激光小孔法應力分析儀的基本原理是通過在材料感興趣的區域鉆一個小孔，這個過程會導致孔周圍的應力重新分布，形成新的應力平衡狀態。由于應力的重新分布，孔周圍會發生微小的應變，這些應變會通過ESPI電子散斑激光干涉技術來采集，通過分析這些數據，可以計算出鉆孔位置的殘余應力分布。

1、無需貼應變片:測量時只需要可視路徑到零件，無需連接應變片。

2、自動快速:可在10-20分鐘內自動完成殘余應力梯度分布測試。

3、定義鉆孔參數:使用高精度電鉆，可完全控制鉆孔速度和鉆孔進給。

4、操作系統及軟件:易于使用的基于 windows 的軟件，電腦控制，自動測量。

5、材料:可以分析所有可鉆孔材料。包括晶體和非晶體材料，特別適用于織構及粗品結構難以使用x 射線衍射(XRD)分析的材料。

測量過程

常規測量程序是，首先確定被測表面，即孔深的位置。激光小孔法通過一種電接觸方法，鉆頭開始向零件移動，直到開始切割它并接觸鉆頭和零件?；蛘?，視覺可使用表面檢測。用戶可設置鉆孔深度列表并開始數據采集。單位鉆孔步驟始終自動執行。表面的激光圖像會在每個鉆孔步驟后進行傳輸。同時，附加用于定義孔位置和圖像比例的附加圖像。

激光小孔法應力分析儀主要應用領域：航天、航空、汽車制造、3D打印材料、船舶、電力、石油化工、鍋爐壓力容器、冶金、機械制造、核工業、石油、科研機構、大學等。

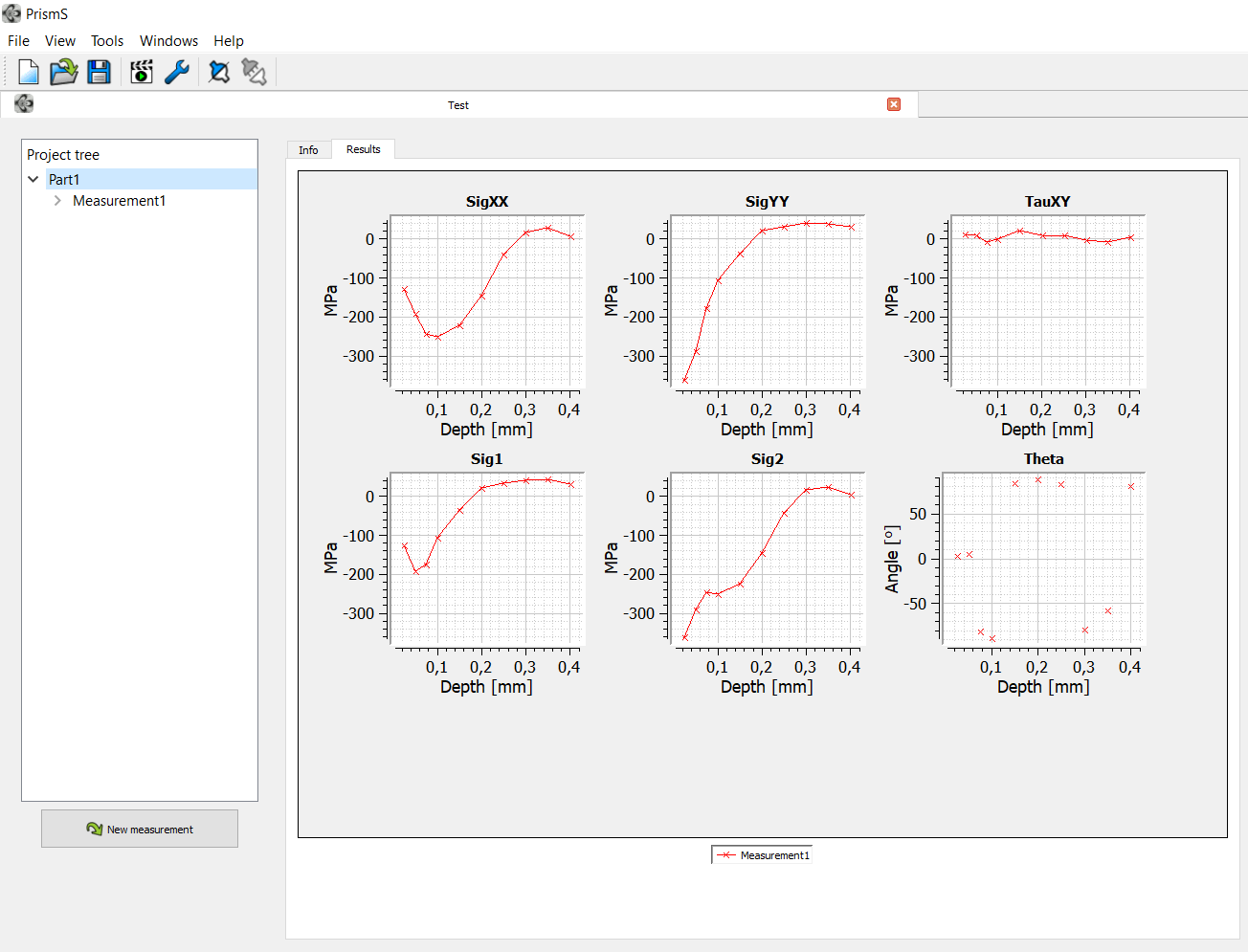

應力結果

計算樣本坐標系（水平和垂直方向）和剪切應力以及主應力方向的應力值。對于深度剖面，應力可使用積分法的兩種不同方法進行計算。

兩種不同強度材料的噴丸測量實例：鋁（左）和工具鋼（右）

Prism鉆孔系統可用于多種晶體和非晶體以及單相和多相材料。 需要進入測量位置進行垂直鉆孔和照明?？壮叽绶秶?.5-3mm（0.02-0.12英寸）。

• 表面處理過的零件（例如噴丸處理）
• 鑄件（例如渦輪機葉輪，發動機缸體）
• 塑料制品
• 陶瓷
