巴克豪森噪聲測量要求

•一個主分析儀(Rollscan)，型號取決于主要用途

•巴克豪森噪聲傳感器

•可選組件處理設備(支架)

•數據采集軟件(ViewScan)和分析軟件(MicroScan)。

在測量過程中，傳感器在一個周期內對樣品進行磁化和退磁，并獲取BN信號并將其傳輸到主分析儀。Rollscan(主分析儀)是電源和數字信號處理器。ViewScan或MicroScan是實時數據采集和報告的軟件。支架是用于部件搬運的定制設備。

巴克豪森噪聲-應用

許多工藝，如機械加工(車削、銑削、鉆孔、磨削)、冷加工(噴丸強化、激光強化、自增強)和表面硬化(滲碳、氮化、感應硬化)都涉及一些應力和顯微組織的變化，使用巴克豪森噪聲可以很容易進行分析。各種動態過程，如蠕變和疲勞，同樣涉及應力和微觀結構的變化，也可以用巴克豪森噪聲監測。

巴克豪森噪聲法的實際應用大致可分為三類:

• 殘余應力評估

• 硬度評估

• 檢測表面缺陷

殘余應力的評定

巴克豪森噪聲對試件的應力水平有響應。巴克豪森噪聲可以用來評價材料的應力狀態。在拉應力狀態下，巴克豪森噪聲信號幅值會增大，而在壓應力狀態下使巴克豪森噪聲信號幅值會減小。

冷加工過程在表層產生復雜的殘余壓應力分布，可以用巴克豪森噪聲來表征。以Barkhausen噪聲為例，利用Barkhausen噪聲可以表征和評價噴丸強化過程的有效性，改善噴丸強化的質量控制過程。利用巴克豪森噪聲，可以檢測噴丸強化過程的覆蓋率和均勻性。

用巴克豪森噪聲測量殘余應力并不是一個直接的應用，因為巴克豪森噪聲不能直接產生應力狀態確定的任何MPa值結果。然而，有了校準過程，它可以成功地完成，而不是破壞性的。評定焊接應力是巴克豪森噪聲的另一個實際應用。

評估的硬度

巴克豪森噪聲可以用來評價材料的硬度狀態。軟材料使巴克豪森噪聲信號幅值增大，硬材料使巴克豪森噪聲信號幅值減小。巴克豪森噪聲可以在生產線上區分軟、硬零件?？梢暂p松匹配大多數生產線的生產速率，實現實時硬度控制。

表面缺陷檢測

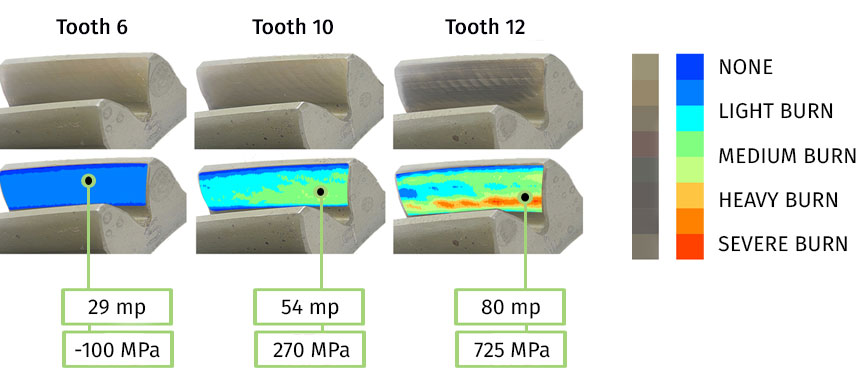

磨削燒傷的檢測和磨削過程的控制

磨削燒傷是磨削過程中發生在表面的熱損傷的統稱。研磨燒傷導致表面局部變色，可以軟化或硬化表層。當溫度超過正?；鼗鸱秶陀趭W氏體化溫度(Ac3)時，采用慢速淬火形成一種稱為過回火馬氏體(OTM)的軟材料。OTM的形成稱為再回火燃燒，它產生拉應力狀態并降低表面硬度。

當溫度高于奧氏體化溫度(Ac3)時，在磨削工件表層進行快速淬火，形成未回火馬氏體(UTM)。UTM層比工件芯層硬度大、易腐蝕、對微裂紋敏感、脆性大，使表面完整性和表面應力狀態轉變為拉伸狀態。硬質馬氏體(UTM)的形成稱為再硬化燒傷，它是磨削燒傷的另一種形式。由于巴克豪森噪聲對硬度和應力的變化都有相同的響應，因此可以可靠地檢測出不同形式的磨削燒傷。通過監測磨削零件的狀況，可以控制磨削過程。巴克豪森噪聲分析能夠100%可靠地檢測出由于砂輪磨損、進給速度、砂輪轉速等參數引起的磨削損傷。

鉻涂層表面缺陷檢測

通過鉻板檢測與使用有關的熱損傷是巴克豪森噪聲直接可靠的應用。鉻涂層檢測表面缺陷的主要應用領域是飛機起落架。在飛機大修過程中，利用巴克豪森噪聲檢測飛機表面缺陷
