在此應用中，X 射線衍射法用于測量航空、航天材料樣品焊縫區域的表面殘余應力線性分布。

問題：焊接殘余應力

一所大學要開發用于攪拌摩擦焊的修正參數以應用于常見的航空航天材料。 具體來說就是該小組專注于創建可提高疲勞壽命的焊接方案，以減少在焊接過程中引起的較為陡峭的殘余應力梯度變化。

檢測方法：X射線衍射法

X 射線衍射法用于測量樣品焊縫區的表面殘余應力的線性分布。測量位置沿著焊縫和跨過焊縫每5mm測一個點，測量總長度為70mm。應力測試方向為平行于焊縫方向和垂直于焊縫方向。

圖 1：樣品測量位置圖。

無損檢測具有表面重疊測量及橫跨焊縫區的應力的高分辨的特征，測量結果Z終會幫助研究團隊了解殘余應力以及工藝參數改變后對焊縫性能的影響。

測量結果

為簡單起見，單個樣品測量結果如下圖 2 所示。在該樣品中，平行于焊縫和垂直于焊縫的應力之間存在著顯著差異。在相互垂直加載的條件下進行疲勞試驗，應力測試結果與疲勞壽命的變化對應很好。

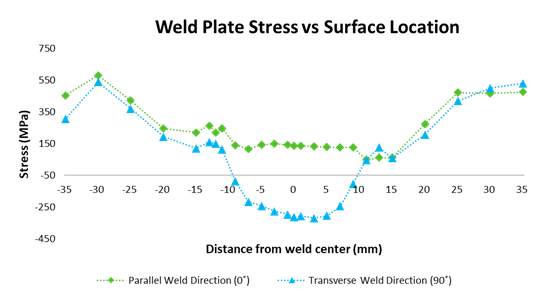

圖 2：兩個方向的殘余應力VS表面測量位置

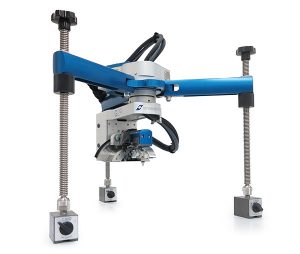

用于此應用的儀器：Xstress G2R

Xstress G2代表了X射線殘余應力分析儀領域在設計和制造上的先進水平，在便攜性應力測試及殘奧測試功能方面，提供了高可靠性。通過自動旋轉的測角儀使得二維應力及三維應力的測試分析變得簡單、容易。
