• <div id="8akke"></div><wbr id="8akke"><tr id="8akke"></tr></wbr>
  • <center id="8akke"></center>
    <center id="8akke"></center>
    <xmp id="8akke"><noscript id="8akke"></noscript>
  • <xmp id="8akke"><source id="8akke"></source>
  • <source id="8akke"><tr id="8akke"></tr></source>
    13581588593
    400-8605168-0766
    新聞資訊

    您現在的位置:首頁  >  新聞資訊  >  熱處理對應力腐蝕開裂的影響

    熱處理對應力腐蝕開裂的影響
    發布時間:2021-03-25 11:02:26來源:網絡瀏覽:2397次

        應力腐蝕開裂是常見的一種腐蝕狀態。影響應力腐蝕開裂的因素包括冶金、受力狀態和環境三個方面。一般認為拉應力的存在是產生應力腐蝕開裂的必要條件。因此,若表面殘余拉應力消除不徹底或因熱處理不當在工件表面產生了殘余拉應力,都將導致工件應力腐蝕抗力的下降。不均勻的微觀組織容易產生應力腐蝕。敏化處理的不銹鋼容易產生晶間應力腐蝕開裂,圖1是熱處理對 18-8 型不銹鋼應力腐蝕開裂的影響,經過650℃敏化處理,應力腐蝕抗力急劇下降。

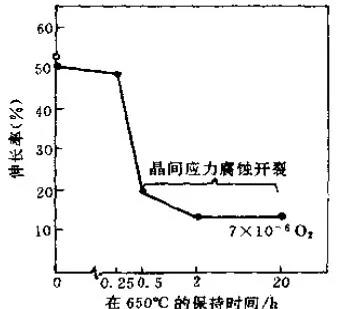

    圖1 敏化對18-8型不銹鋼應力腐蝕開裂的影響
    (低應變速度法;實驗溫度286℃;應變速率ε=8×10EXP-6)

        強度強烈地影響馬氏體不銹鋼的應力腐蝕開裂行為。淬火狀態下其應力腐蝕開裂的傾向很大,隨著回火溫度的升高,應力腐蝕抗力顯著得到改善,但是對于Cr12型馬氏體不銹鋼,在400-550℃溫度區間回火時,由于M23C6型碳化物的析出造成基體局部貧鉻,會出現應力腐蝕抗力低谷。見圖2 。

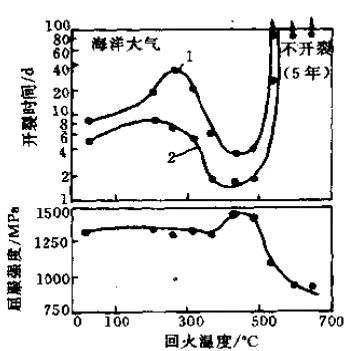

    圖2 回火溫度對Cr12型不銹鋼屈
    服強度和應力腐蝕開裂行為的影響
    1-外加應力為50%σ0.2
    2-外加應力為75%σ0.2

    更多相關信息》》》》》

    磨削燒傷產生的原因

    熱處理硬度分揀儀

    什么是巴克豪森噪音(Barkhausen Noise)技術?

    磨削燒傷的主要形式

    熱處理:淬火、回火、正火和退火

    應力集中的預防與利用

    防止硬齒面齒輪磨齒裂紋的工藝措施

    Copyright 2019 北京華歐世紀光電技術有限公司版權所有    備案號:京ICP備12008571號-1 京公網安備11010802010815號

    技術支持:化工儀器網    管理登錄    網站地圖

    地址:北京市門頭溝區上園路甲10號院 洪源智能工坊807室    座機:010-88820040-8002    郵箱:volwin@volwin.cn

    聯系電話:
    13581588593

    微信服務號

    fu2d在线亚洲国产_国产免费人成网站_亚洲欧美日韩国产_久久综合精品国产丝袜长腿
  • <div id="8akke"></div><wbr id="8akke"><tr id="8akke"></tr></wbr>
  • <center id="8akke"></center>
    <center id="8akke"></center>
    <xmp id="8akke"><noscript id="8akke"></noscript>
  • <xmp id="8akke"><source id="8akke"></source>
  • <source id="8akke"><tr id="8akke"></tr></source>
