磁彈法（又稱巴克豪森噪聲法）作為磨削燒傷檢測手段，其可靠性已獲工業實踐驗證，但需規范操作并結合應用場景綜合評估。關鍵結論如下：

一、技術原理與優勢‌

無損檢測特性‌

基于鐵磁材料在交變磁場中產生的微觀磁疇運動（巴克豪森噪聲），通過信號突變識別燒傷導致的顯微組織變化，無需破壞工件表面。
曲軸、齒輪等復雜曲面可通過柔性探頭實現全覆蓋檢測（傳統酸洗法需切割取樣）。

靈敏度與效率‌

對0.05~0.5mm深度內的回火燒傷、淬火燒傷敏感，信號幅值突變≥30%即可觸發報警。
單點檢測時間≤2秒，連續掃描速度可達0.25mm/s，適用于生產線在線全檢。

二、可靠性驗證對比‌
檢測方法‌    ‌準確性‌    ‌局限性‌    ‌磁彈法改進點‌
酸洗法‌    依賴人工判讀顏色，誤判率>15%    破壞工件、廢酸污染、無法定量    生成數字化云圖，量化燒傷深度
顯微硬度法‌    精度高（±5HV）    需剖切工件、僅限抽樣    無損全檢，自動記錄坐標（精度±0.5mm）
目視法‌    漏檢率>40%（無變色燒傷）    主觀性強、無法檢測次表層    捕捉磁噪聲頻域能量衰減>15dB的隱性燒傷

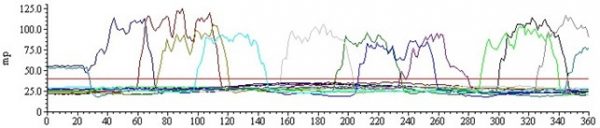

案例驗證：17CrNiMo6滲碳齒輪檢測中，磁彈法特征值MP與顯微硬度/殘余應力的相關系數R²≥0.92。

三、應用限制與應對‌

材料適應性‌

適用‌：淬火鋼、滲碳鋼等鐵磁性材料（如軸承鋼GCr15、齒輪鋼20CrMnTi）。
不適用‌：奧氏體不銹鋼、鋁合金等非鐵磁材料。

干擾因素控制‌

需清潔表面油污（殘留厚度≤20μm），強電磁環境需接地電阻<4Ω。
曲面工件需選用柔性探頭并降速至0.1mm/s掃描。

定標要求‌

通過多元線性回歸建立特征值MP與燒傷等級的量化關系，避免主觀誤判。

 ‌四、行業應用現狀‌
汽車制造業‌：上海大眾、一汽等企業用于曲軸、凸輪軸在線全檢，替代酸洗法（節省單件檢測成本70%）。
軸承領域‌：洛陽軸承研究所驗證磁彈法對套圈燒傷裂紋檢出率>98%。
國際標準‌：納入ISO 14104:2017齒輪檢測標準附錄B的推薦方法。

結論‌：磁彈法在規范操作條件下可靠性顯著，尤其適合鐵磁性工件批量檢測，但需結合材料特性與定標數據綜合判讀。
